産業用アルミ編組線の理解と選択

電気工学および高度な製造の分野では、配線およびシールド部品の選択は、最終アセンブリの性能、重量、コストに大きな影響を与えます。 アルミ編組線 は、接地、ボンディング、EMI シールドのバランスのとれたソリューションを求める設計者にとって注目すべきオプションとなっています。その編組構造は、電気的性能、機械的柔軟性、質量削減の組み合わせを提供し、要求の厳しいさまざまな分野に適用できます。同様に、 アルミニウム MIG ワイヤー メーカー そして アルミニウム TIG ワイヤのサプライヤー これは溶接作業の基本であり、一貫したワイヤ品質が溶接継手の完全性に直接影響します。このテキストでは、アルミニウム編組ワイヤの特性と用途について説明するとともに、接続された産業プロセスにアルミニウム溶接ワイヤなどの互換性のある材料を供給する信頼できる製造者の役割についても考察します。

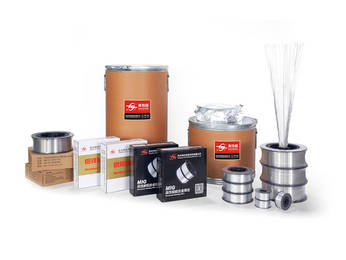

ER4047 アルミミグ溶接ワイヤ

アルミ編組線とは何ですか？

定義と構造

• アルミ編組線 アルミニウムまたはアルミニウム合金ワイヤの複数のより線を編組構造に編んで作られた導体を指し、別の導体をカバーまたはシールドしたり、柔軟な接地またはボンディング ストラップとして機能したりします。
• 編組パターンは柔軟性、機械的保護、電気的導通を提供し、動的環境や振動が起こりやすい環境に適しています。

芯材と製造工程

• 合金 (1350、5052、5454 など) の選択は、引張強度、導電性、耐食性に影響します。
• 製造には、細いワイヤーの引き抜き、より線、編組が含まれ、多くの場合、編組リボンまたはフラット ストラップに平らに加工され、その後、耐久性を向上させるために表面処理 (錫メッキ、コーティングなど) が行われます。
• 得られた編組は、より重い銅の代替品と比較して、導電性、質量削減、および柔軟性のバランスを提供します。

代替品ではなくアルミ編組ワイヤーを選択する理由は何ですか?

主要なパフォーマンス上の利点

• 軽量: アルミニウムは銅よりも導電率と重量の比率が高いため、ハーネスやアース ストラップの軽量化が可能になります。
• コスト効率: 材料コストと出荷重量は、通常、同等の銅編組よりも低くなります。
• 耐食性: アルミニウム合金と適切な仕上げは、多くの環境において裸の銅よりも酸化に強くなります。
• 柔軟性と振動性能: 編組構造により、繰り返しの曲げや振動に耐え、疲労破壊が発生しません。

比較表: アルミニウム編組、銅編組、ホイルシールド

アルミ編組線の代表的な用途

自動車のアースでの使用 – に焦点を当てる 自動車アース用軽量アルミ編組線

• 現代の車両は、燃費やEV航続距離を向上させるために軽量化を目指しています。自動車のアースに軽量アルミニウム編組線を使用することで、この目標を達成できます。
• このような編組は、バッテリーパック、シャーシ、本体の間の柔軟なアースストラップとして機能し、振動や曲げ荷重に対する耐久性を提供します。

EMIシールドおよびケーブルハーネスでの使用 – アルミ編組線EMIシールドケーブルハーネス

• 複雑なケーブル束やハーネスでは、編組は電磁干渉 (EMI) や無線周波数干渉 (RFI) に対するシールドとして機能します。
• アルミ編組線EMIシールドケーブルハーネスを選択することで、シールド効果を維持しながら軽量設計をサポートします。

高温および航空宇宙での使用 – 高温アルミニウム編組線航空宇宙用途

• 航空宇宙システムには、厳しい温度、振動、重量の制約に耐えられる材料が必要です。
• 高温アルミニウム編組線の航空宇宙用途を使用すると、エンジニアは質量を削減しながら必要な性能を実現できます。

海洋または腐食しやすい環境での使用 – コスト効率の高いアルミニウム編組線海洋シールド

• 海洋配線システムは、腐食性の塩水噴霧、動き、振動にさらされます。コスト効率の高いアルミニウム編組線海洋シールドは、これらの課題に対処します。
• 重い銅編組と比較して、アルミニウムは船舶、海洋プラットフォーム、ケーブル トレイのシールドと接着に適した経済的なルートを提供します。

プロジェクトに適したアルミニウム編組ワイヤを選択する方法

カスタムサイズおよび製造サービス – カスタムサイズのアルミ編組線の製造サービス

• 多くの用途では、標準外の幅、ストランド数、被覆密度、仕上げが必要です。カスタムサイズのアルミニウム編組線製造サービスを提供するサプライヤーを選択することが不可欠です。
• サプライヤーが既製のサイズだけでなく、必要な機械的、電気的、環境的仕様に合わせて生産できることを確認してください。

主要な選択要素 (被覆率、ストランド サイズ、合金グレード、仕上げ)

• 編組被覆率: カバレッジが高くなると (90% など)、EMI シールドは向上しますが、柔軟性が低下します。アプリケーションのニーズに基づいて選択してください。
• 素線の直径と合金グレード: 細いストランドにより柔軟性が向上します。合金グレードは強度と耐食性に影響します。
• 表面仕上げ： 錫メッキまたはその他の処理により、はんだ付け性と長期の耐酸化性が向上します。
• 機械的性能: 引張強度、伸び、曲げ疲労性能は設置環境に適合する必要があります。

サプライヤーと品質基準 - メーカーの資格情報と認証の役割

• メーカーが関連する認証 (CE、DNV、ABS、CCS など) を取得しており、文書化された品質管理システムを備えていることを確認します。
• 毎月の生産能力、輸出実績、研究開発パートナーシップを確認して、長期的な供給の信頼性を確保します。

会社概要: 杭州昆力溶接材料有限公司

経験と製造の専門知識

杭州KunliWelding MaterialsCo.、Ltd. は浙江省杭州市蕭山区濮陽鎮の工業地帯に拠点を置いています。高性能アルミニウム合金溶接ワイヤおよびアルミニウム合金ワイヤの研究、開発、製造を専門とするハイテク企業です。同社は20年以上のアルミニウム合金ワイヤ生産経験があり、国際的に先進的なアルミニウム合金溶接ワイヤ製造設備、完全な試験設備、安定した生産プロセス、厳格な品質管理システムを備えています。

認証、生産能力、世界的な輸出実績

同社の高性能アルミニウム合金溶接ワイヤは、DB、CE、ABS、DNV、CCS を含む複数の国際的な権威ある認証に合格しています。月産200トン以上の生産能力を維持しており、生産量の約50％は米国、メキシコ、東南アジア、日本、韓国、オーストラリア、ニュージーランドなど30カ国以上に輸出されている。

研究協力と市場でのポジショニング

さらに、杭州昆力は、北京非鉄金属研究所、中南大学、上海ケーブル研究所など、多くの著名な研究機関と協力しています。 長年にわたる中国の高性能アルミニウム合金溶接材料の輸入依存を打破することで、同社は大手代表企業の国内サプライヤーとして認定され、輸入製品の置き換えと大量供給に成功しました。

インストールとメンテナンスのベスト プラクティス

パフォーマンスのためのインストールのヒント

• 編組の鋭い曲げやねじれを避け、少なくとも編組の直径の 8 倍の曲げ半径を維持してください。
• 導電性を維持し、フレッチング腐食を防ぐために、適切な機械的終端 (圧着、はんだ付け、圧縮) を確実に行ってください。
• ハーネス アセンブリでは、編組がケーブル シールドまたはシャーシ アースに正しく接着され、その経路に沿って連続していることを確認してください。

メンテナンスの考慮事項と寿命要因

• 特に高振動システムでは、磨耗、破損、腐食がないか定期的に検査してください。
• 腐食性 (海洋または化学) 環境では、仕上げの完全性を確認し、必要に応じて保護コーティングを再塗布してください。
• 摩耗により編組の断面積が減少した場合、または抵抗が指定されたしきい値を超えて増加した場合は、交換を計画してください。

正しい選択 アルミ編組線 — 特に次のようなユースケースに合わせて調整されています。 自動車アース用軽量アルミ編組線 、 アルミ編組線EMIシールドケーブルハーネス 、 高温アルミニウム編組線航空宇宙用途 、 コスト効率の高いアルミニウム編組線海洋シールド またはサポート付き カスタムサイズのアルミ編組線の製造サービス — パフォーマンス、信頼性、費用対効果を大幅に向上させることができます。 HangzhouKunli などの経験豊富なメーカーと提携することで、認定され、適切に管理された生産、世界的な物流、研究開発のサポートを受けた製造を確実に利用できるようになります。耐用年数を延ばし、機能を維持するために、選択、設置、メンテナンスの際には推奨プロトコルに従ってください。

よくある質問

• Q1: アルミニウム編組ワイヤの標準的な被覆率はどのくらいですか?また、より高い被覆率を選択する必要があるのはどのような場合ですか?
  A: 被覆率は、編組が下にある導体または束を覆う範囲を示します。効果的な EMI/RFI シールドが優先される場合は、対応する柔軟性の低下を許容して、より高いカバレッジが選択されることがよくあります。
• Q2: 重量とコストの点で、アルミニウム編組線は銅編組線と比較してどうですか?
  A: アルミニウム編組線は銅編組よりも軽く、通常は安価です。上の比較表に示されているように、多くのアプリケーションでパフォーマンスとコストのバランスが取れています。
• Q3: アルミニウム編組線は高温の航空宇宙環境で使用できますか?
  A: はい — 航空宇宙仕様の高温アルミニウム編組ワイヤの航空宇宙用途には、熱環境と振動環境に適した適切な合金グレード、仕上げ、および設計を選択することが含まれます。
• Q4: カスタムアルミニウム編組製品を購入する際には、どのような要素に注意する必要がありますか?
  A: 主な要素には、合金グレード、ストランド直径、編組被覆率、平坦化/幅、表面仕上げ、認証、サプライヤーの製造能力と品質管理が含まれます。
• Q5: アルミニウム編組線の設置はどのくらいの頻度で点検および保守する必要がありますか?
  A: 検査頻度はアプリケーション環境によって異なります。高振動または腐食性の条件では、摩耗、腐食、または抵抗の増加を検出するために、少なくとも年に一度 (またはそれより早く) 定期的に検査することをお勧めします。

実装時の考慮事項 アルミ編組線 初期設計の選択から長期的な動作信頼性まで多岐にわたります。その機能的特性により、重量、コスト、耐久性が同時に優先されるさまざまな用途に適したコンポーネントとなっています。これらのプロジェクトの成功は、情報に基づいた材料の選択と、文書化された専門知識と生産の一貫性を備えたメーカーからの調達によって支えられています。このような資料の調達を検討している組織の場合、 杭州昆力溶接材料有限公司 は、業界の認証と生産品質への取り組みに裏付けられた、溶接ワイヤを含むアルミニウム合金ワイヤ製品に重点を置くメーカーを表しています。さまざまな国際市場にサービスを提供してきた彼らの経験は、アルミニウムベースの配線または溶接ソリューションを必要とするプロジェクトに信頼できるリソースを提供します。
