5183 アルミニウム MIG ワイヤーは圧力容器に適していますか?

圧力容器の溶接は、溶加材の指定が不足していたかどうかを知る場所ではありません。極低温使用における応力腐食割れ、溶接疲労、接合部の破損は仮説上の懸念事項ではなく、材料の仕様を決定する文書化された破損モードです。間違ったアルミニウム フィラーの選択は、製造時に必ずしもすぐに明らかになるわけではありませんが、その結果は、ジョイントが決して処理できるように設計されていない条件下で使用中に現れます。 5183 アルミニウム MIG ワイヤー は、溶加材の選択階層の特定の位置にあります。使用環境、ベース合金、または構造上の要求が、汎用アルミニウム ワイヤが確実に提供できる範囲を超える場合に選択されます。

圧力容器の溶接が一般的な製造と異なる点

溶接ジョイントは周期的および持続的な荷重に耐えます

一般的なアルミニウムの製造 (筐体、ブラケット、構造フレーム) では、通常、比較的安定した環境では溶接接合部に静荷重がかかります。性能要件は、寸法の完全性と基本的な構造接続です。

圧力容器の溶接継手は状況が異なります。内部圧力下で動作し、耐用年数にわたって容器が繰り返し加圧および減圧されるため、多くの場合、周期的な負荷がかかります。この周期的な荷重により疲労応力が生じ、溶接止端部と熱影響部に蓄積されます。静荷重下で保持されているジョイントは、疲労により徐々に亀裂が発生する可能性があります。

溶接部の腐食は構造上のリスクです

溶接金属とその周囲の熱影響部は、多くの場合、母材とは電気化学的に異なります。アルミニウムでは、アセンブリが塩化物、湿気、またはその他の腐食性媒体にさらされると、この違いにより溶接部で優先的な腐食が発生する可能性があります。

圧力容器では、溶接部の腐食は単なる表面状態ではなく、肉厚が減少し、応力腐食割れの開始点が生じます。溶加材の組成は、周囲の母材と比較した溶接部の耐食性に直接影響します。

一般的なアルミニウム ワイヤが提供できるものと不足しているもの

一般的なフィラーは、需要の少ない用途に適しています

熱処理可能な合金に使用されるシリコン含有タイプを含む、汎用アルミニウム フィラー ワイヤは、幅広い製造作業に適しています。これらは、溶接の容易さ、流動特性、小規模な溶接での亀裂耐性、および一般的なベース合金との適合性を考慮して選択されています。

溶接フレーム、一般的なエンクロージャ、化粧溶接、軽度の構造作業など、重要ではない用途の場合、一般的なフィラーは、より高度に合金化されたワイヤのようなコストや仕様の複雑さを必要とせずに適切に機能します。

厳しい条件下で現れるギャップ

一般的なアルミ線は、すべての用途に同等の性能を発揮できるわけではありません。不足しがちな場所:

• フィラーの化学的性質がベース合金の腐食挙動と一致する必要がある、高マグネシウムベース合金 (5083 および 5456 シリーズなど) の接合部
• 低温使用では、一部の溶加合金は温度が低下すると靭性が低下します。
• 溶接金属の引張強度が高くなると疲労亀裂の成長速度が低下する、疲労が重要な継手
• 継続的に塩化物にさらされる海洋および海洋環境では、ベース合金と互換性のある腐食電位を持つフィラーが必要です

ER5183 がこれらのギャップに対処する理由

マグネシウム含有量が機能の違いとなる

ER5183 には、多くの汎用アルミニウム フィラーよりも高いレベルのマグネシウムが含まれています。固溶体のマグネシウムは溶接金属を強化し、塩化物環境における応力腐食割れに対する耐性を向上させます。マグネシウムによる強度への寄与は、溶接後の熱処理を必要とせず、溶接後も維持されます。

これは二次的な利点ではなく、ER5183 が 5000 シリーズのベース合金から溶接された圧力容器に指定される主な技術的理由です。溶接金属は、容器の全耐用年数にわたってベース合金と化学的および機械的に適合する必要があります。

圧力容器の設計において、より高い溶接金属強度は重要ですか?

はい、それは特定の点で重要です。圧力容器の設計コードは溶接継手の許容応力値を設定しており、それらの値は溶接金属の実際の機械的特性に関連付けられています。降伏強度または引張強度が低いフィラー ワイヤでは、設計者は肉厚を増やすか、許容動作圧力を下げる必要があります。

ER5183 は、低マグネシウムの代替品よりも溶接後の強度が高い溶接金属を生成するため、容器の設計者は肉厚を過度に設計することなく、コードで要求される安全係数内で作業する余地が広がります。

低温での靭性は極低温容器の重要な要件です

LNG 貯蔵タンク、極低温プロセス容器、液体ガス処理装置は、周囲温度よりはるかに低い温度で動作します。一般に、アルミニウム合金は炭素鋼よりも低温での靭性を保持します。これが、この用途にアルミニウムが使用される理由の 1 つです。しかし、フィラーワイヤーの選択は依然として重要です。

ER5183 は、極低温でも適切な靭性を維持することが認められており、そのため、LNG および極低温容器の仕様に繰り返し記載されています。使用温度で脆くなるフィラーは、室温での性能に関係なく、構造上の欠陥となります。

特に ER5183 を必要とするアプリケーション コンテキスト

海洋圧力容器および海洋機器

海洋環境では、持続的な塩水噴霧への曝露と機械的負荷が組み合わされ、海洋用途では波による疲労サイクルが発生します。この環境における圧力容器 (油圧アキュムレーター、ガスボトル、プラットフォーム上のプロセス容器) には、腐食と疲労の両方に同時に耐える溶接継手が必要です。

5183 アルミニウム MIG ワイヤは、マグネシウムベースの耐食性と、これらの用途に必要な適切な溶接強度の組み合わせを提供します。海洋圧力容器用途で汎用充填材を指定すると、使用環境と溶接金属の能力の間に不一致が生じます。

腐食性媒体を扱う化学プロセス容器

化学処理では、酸、苛性溶液、またはハロゲン化物を含むプロセス流を扱う容器には、容器の動作寿命全体にわたって腐食挙動が予測可能な溶接継手が必要です。母材よりも早く腐食する溶接部は破損点であり、壁の大幅な損失が発生するまで視覚的に検出するのは困難です。

5083 ベースの化学容器の場合、ER5183 は溶接金属とベース合金の間の電気化学的適合性を維持し、優先溶接腐食の電気化学的駆動力を低減します。

圧力規格に基づく未燃焼の圧力容器

さまざまな管轄区域の圧力容器製造基準では、さまざまなベース合金とサービスの組み合わせに対して許容可能な溶加材が指定されています。未焼成の圧力容器で使用される 5000 シリーズ ベース合金の場合、ER5183 は許容可能なフィラーとして一貫してリストされています。未承認のフィラーを使用すると、性能を超えたコンプライアンス上の問題が発生し、船舶の認証が無効になる可能性があります。

圧力コードの下で作業する製造業者は、溶接後ではなく溶接前に、特定のベース合金およびサービスクラスに対する溶加材の承認を確認する必要があります。

ER5183 と圧力容器作業用の他の一般的なアルミニウム フィラーとの比較

ER5356 は ER5183 の代替品として考慮されることもあり、5000 シリーズ合金の重要ではない構造溶接には、多くの場合適切です。主な制限は極低温サービスです。ER5356 は摂氏約マイナス 65 度未満のサービス温度には適していないため、LNG および低温プロセス装置には適用できません。 ER5183 にはその制限はありません。

ER5183 を使用する場合の実際の溶接に関する考慮事項

ワイヤ送給と駆動ロールのセットアップ

ER5183 は、ワイヤ送給の観点から見ると、他の 5000 シリーズ アルミニウム フィラーと同様の機械的特性を備えています。スチールワイヤーよりも柔らかいため、接触圧力が高すぎると駆動ロールが変形しやすくなります。接触力の低い V 溝または U 溝ロールを使用し、摩擦を減らすためにガン ケーブルにテフロンまたはナイロンのライナーを使用します。

すべてのタイプのアルミニウム ワイヤーは、清潔で乾燥した保管が必要です。ワイヤ表面の水分汚染は、溶接部の気孔の原因となる可能性があります。これは、気孔が適用される規格で不合格基準となっている圧力容器の作業において特に重大な欠陥です。

ER5183 のシールドガスの選択

純粋なアルゴンは、5183 アルミニウム MIG ワイヤを含むアルミニウム MIG 溶接の標準シールド ガスです。アルゴンは安定したアーク特性を提供し、圧力容器の作業に適した深い溶け込みときれいなビードプロファイルを生成するスプレー移送モードをサポートします。

アルゴンとヘリウムの混合物はアーク エネルギーを増加させ、より厚い部分の溶融を改善できますが、シールドの被覆率が完全に維持されない場合、多孔性のリスクも増加します。気孔率がコードによって厳密に制御される圧力容器用途の場合、断面の厚さにより特に高い入熱量が必要な場合を除き、純粋なアルゴンがよりリスクの低い選択肢となります。

予熱とパス間温度制御

アルミニウムには鋼のような予熱は必要ありませんが、マルチパス溶接ではパス間温度の制御が重要です。パス間の接合部の冷却が早すぎると、残留応力が発生する可能性があります。パス間温度が高すぎると、熱影響ゾーンの特性に影響を与える可能性があります。

圧力容器の作業では、パス間温度が該当する製造規格で推奨されている範囲内である必要があります。触ったり観察したりして推定するのではなく、接触型温度計を使用して温度を追跡します。

ワイヤを選択する前に仕様を参照する必要がある場合

プロジェクトに以下のいずれかが含まれる場合、溶接を開始する前に、溶加材の選択が該当する規格に照らして検証される必要があります。

• 圧力試験または第三者検査の対象となる船舶
• 周囲温度より低い使用温度、特に摂氏マイナス 65 度未満
• 5083、5086、または 5456 シリーズのベース合金
• 海洋、海洋、または化学プロセス サービス
• 溶接施工資格が必要なプロジェクト
• 認定後にフィラー金属を変更することは、手順の再認定を意味し、スケジュールとコストに影響を及ぼします。設計段階でフィラーを正しく選択することで、この問題を回避できます。

認定圧力容器作業用の ER5183 の調達

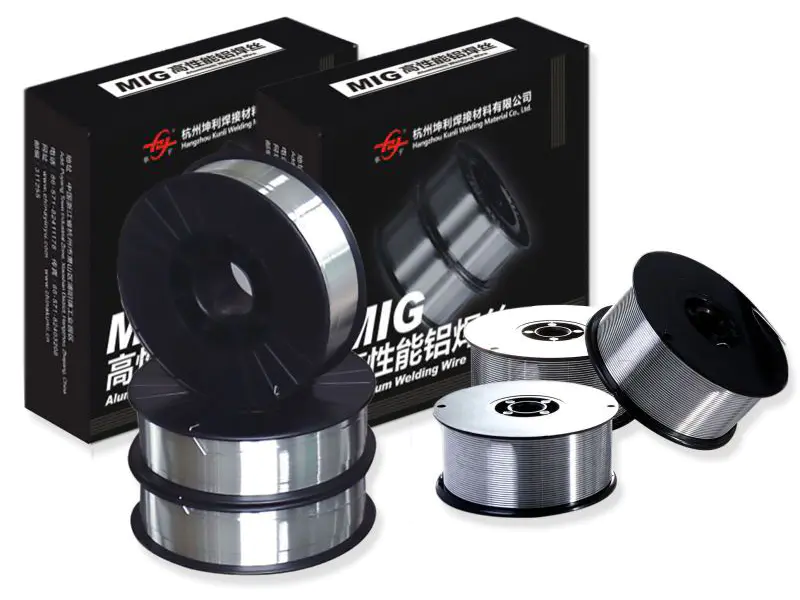

圧力容器の製造には、製造ロットごとに化学組成が検証され、材料認証まで追跡できるフィラーメタルが必要です。テストでは正しく機能するフィラー ワイヤでも、文書化された化学分析まで追跡できないと、容器が完成した後に解決するのが難しいコンプライアンス問題が発生します。 杭州昆力溶接材料有限公司 は、圧力容器、極低温、海洋、海洋溶接用途向けに 5183 アルミニウム MIG ワイヤを供給しています。同社の製品には、手順の適格性と第三者による検査要件をサポートするための認証文書が含まれています。圧力容器プロジェクト用に ER5183 を指定または調達している場合、ベース合金、サービス条件、該当する製造標準について問い合わせることで、チームが製品の適合性と供給条件を確認するための情報を得ることができます。
