溶接ワイヤの品質の重要性: 溶接に与える影響

すべての製造業者は、最終検査中にビードに点在する気孔を発見したり、さらに悪いことに亀裂が見つかったりするだけで溶接を仕上げるのが面倒であることを知っています。技術や機械の設定が注目を集めていますが、検査に合格する接合部と高価な修理が必要な接合部との違いは、多くの場合、充填材によって決まります。アルミニウム溶接ワイヤとその他のフィラーの特性により、強度、耐食性、ビードの外観、欠陥の発生頻度に明らかな違いが生じます。

ワイヤーが完成品の品質に与える影響

ワイヤの特性から完成した溶接の性能までの過程は、確立された冶金学的パターンに従います。ワイヤの化学組成により、最終的に堆積金属に含まれる合金元素が決まり、これが引張強度、降伏強度、および溶接部が環境攻撃にどれだけ耐えられるかを決定します。たとえば、鋼線内のマンガンとシリコンは脱酸剤として機能し、母材金属の表面が完全にきれいではない場合でも、水たまりから酸素を引き抜き、気孔率を制限するのに役立ちます。クロムとニッケルの添加により、ステンレス用途では耐食性が向上しますが、銅の含有量は特定の非鉄溶接部の熱伝導に影響を与える可能性があります。

ワイヤーの構築方法も、ワイヤーをいかに効率的に堆積させ、結果をいかにきれいに保つかに重要な役割を果たします。ソリッド ワイヤは、スパッタを最小限に抑え、非常に均一な堆積を実現することで作業を簡単にしますが、通常は汚れのない母材の準備が必要です。フラックス入りワイヤには、アークを保護し、汚染物質を除去する内部化合物が含まれているため、移動速度が速くなり、ミルスケールや軽い錆に対する耐性が向上しますが、スラグが残るため、削り取るかブラシで取り除く必要があります。金属入りワイヤは、フラックスの代わりに金属粉末を使用することで中間点に達し、除去するスラグがほとんどなく高い堆積速度を実現しますが、一般的に長さあたりのコストは高くなります。

表面状態は、防止可能な溶接欠陥の最大の原因として際立っています。フラックスコア内または表面錆として溶接ワイヤに吸収された水分は、アーク内に水素または酸素を導入する可能性があります。これにより気孔が発生したり、高張力鋼の場合には水素脆化に伴う遅れ亀裂が発生したりする可能性があります。ワイヤーを適切に梱包し、乾燥した状態で保管すると、このカテゴリー全体のリスクが排除されます。

フィラー ファミリを特定のベースメタルまたはサービス環境と組み合わせる必要がある場合は、「ワイヤ カテゴリ」セクションを確認してください。品質上の問題が繰り返し発生する場合は、ワイヤー関連の問題を示している場合は、欠陥セクションに進みます。新しいサプライヤーまたはバッチを導入し、それを認定する必要がある場合は、必ずテストセクションを参照してください。

キー ワイヤの属性とその製品レベルの信号

化学組成と分類

ワイヤの指定は、堆積される金属の化学的性質をエンコードします。鋼フィラーでは、通常、炭素は延性と溶接の容易さを維持するために十分低く保たれますが、マンガンは強度を高め、脱酸に役立ちます。シリコンも同様の酸素除去の役割を果たし、水たまりの流れを改善します。クロムは腐食と戦う保護酸化膜を形成するため、ステンレス ワイヤーにクロムが含まれています。ニッケルは低温靱性を高め、オーステナイト構造の維持に役立ちます。モリブデンは高温での溶接を強化し、過酷な条件下での耐孔食性を向上させます。アルミニウムは一部の鋼線で脱酸剤として機能し、アルミニウムフィラーの主要な元素を形成します。

追加された各要素は、予見可能な方法で機械的特性を変化させます。炭素を増やすと硬度は高まりますが、延性が低下し、亀裂が発生する可能性が高くなります。硫黄またはリンのレベルが上昇すると、高温によるショートや脆性が発生する可能性があります。 バランスの取れた組成により、衝撃や破損に耐える十分な靭性を維持しながら、必要な強度を実現します。

ワイヤーの種類と構造

ソリッド ワイヤは、適切な条件下でクリーンでスパッタの少ない堆積物を生成します。溶接後のクリーンアップはほとんど必要なく、溶接全体にわたって非常に安定した化学的性質をもたらします。欠点としては、徹底的に洗浄された母材金属が必要であり、汚染物質が存在すると困難になる可能性があります。単純な設計により、再現性が重要な自動セットアップに最適です。

フラックス入りワイヤは、粉末材料を金属シースで包み込んだものです。これらの粉末はシールドガスを放出し、保護のためにスラグを生成し、脱酸剤や合金添加剤を供給します。この設定により、より粗い表面での溶接が可能になり、多くの場合、より速い溶着速度がサポートされます。主な欠点は、スラグを除去する必要があることと、ソリッド ワイヤに比べてアークの安定性がわずかに劣ることです。

金属入りワイヤは、フラックスではなく金属粉末でシースを満たしており、フラックス入りタイプの高い生産性と組み合わせたソリッドワイヤのきれいな堆積を提供します。最小限のクリーンアップで迅速なビルドアップが必要な場合に特にうまく機能しますが、フィートあたりの価格はソリッド ワイヤーよりも高くなる傾向があります。

直径と送り能力

ワイヤの直径は、入熱と溶接の浸透深さに直接影響します。直径が細いほど電流がより小さな領域に集中し、より深い融合が生成されますが、ビーズの幅は狭くなります。直径が太いほど熱がより広範囲に分散され、大きな隙間を埋めたり、材料を積み上げたりするときに役立ちます。直径は、ワイヤーがライナー、ドライブ ロール、コンタクト チップをどのようにスムーズに通過するかも決定します。機器が一致しないと、ワイヤーの供給に一貫性がなくなり、ビードが不均一になり、融着が不完全になる可能性があります。

表面状態と梱包

表面に小さな欠陥がある場合でも、溶接池に汚染物質が侵入する可能性があります。グッド ワイヤーは、酸化物、油、残留伸線化合物のない、明るくきれいな金属仕上げで納品されます。湿気にさらされて鋼線が錆びると、アーク中に酸素が取り込まれます。アルミニウム ワイヤーはすぐに酸化物を形成し、空気を閉じ込めて多孔性を引き起こす可能性があります。グリースやオイルはアーク熱で分解し、水素や炭素を放出し、溶接金属を脆化させる可能性があります。

適切な梱包により、ワイヤーが保護されます。乾燥剤を入れた密閉容器は湿気を遮断しますが、破れたり開いたパッケージは湿気がワイヤーに到達します。フラックス入りワイヤは、水がコアに浸透し、完全に除去することが非常に困難になる可能性があるため、特に脆弱です。

スプールの品質とロット管理

一貫した製造により、スプールの一方の端からもう一方の端まで化学的性質、直径、送り動作が均一に保たれます。信頼できるサプライヤーは、直径の変化、楕円度、ワイヤーの強度を厳密に管理しています。ロット番号により、問題が発生した場合に発生元を追跡できるため、原因を特定して是正措置を講じることができます。ロット管理が緩い場合、わずかな違いにより、生産実行全体で溶接の外観や特性に顕著なばらつきが生じる可能性があります。

一般的なワイヤ カテゴリと完成品への影響

軟構造用鋼線

構造工事用の炭素鋼フィラーは、一般的な母材とよく一致する強度レベルで金属を堆積させます。結果として得られる接合部は、繰り返しの負荷や時折の衝撃に耐えるのに十分な延性を保ちます。正しく設定すると、ビーズは滑らかで均一になります。パラメータが変化すると、粗く見えたり、不均一に見えたりすることがあります。これらのワイヤは、保護された屋内環境では十分に耐えられますが、後でコーティングを適用しない限り、内蔵の耐食性はほとんどありません。

一般的な用途には、環境が適度に保たれ、外観が主な優先事項ではない建築フレームワーク、機械建設、日常の製造、および修理作業が含まれます。

生産性を高めるフラックス入りワイヤ

フラックス化合物が充填された管状ワイヤは、位置ずれ溶接をサポートし、多くの場合、ソリッド ワイヤよりも速く金属を堆積します。内部のフラックスはアークの安定化に役立ち、不純物を除去し、場合によっては合金元素を追加します。溶接部が冷えるとスラグ層が溶接部を空気から保護しますが、塗装したりパスを追加したりする前にスラグ層を除去する必要があります。

フラックス入りワイヤは、成膜速度が速いため、大規模製造、造船所、構造用鋼の設置に実用的な選択肢となります。完成したビードは通常、ソリッド ワイヤーに比べて質感が粗く、スパッタが見られるため、研磨が不十分に見えることがよくあります。

ステンレスフィラーワイヤー

クロムニッケルベースのフィラーは、腐食に耐える保護酸化膜を形成します。さまざまな配合が特定の基本グレードと動作条件に適合します。低炭素のバリエーションは、粒界腐食の原因となる炭化物の析出を防ぐのに役立ちます。モリブデンを追加すると、塩化物による孔食に対する耐性が向上します。特定の組成は、ステンレスと普通炭素鋼など、異なる金属を接合する場合にうまく機能します。

熱入力と冷却が鋭敏化を防ぐために制御されている限り、溶接により母材の近くで耐食性が維持されます。通常、強度は炭素鋼を上回りますが、強固に固定された接合部では熱膨張の違いを考慮する必要があります。

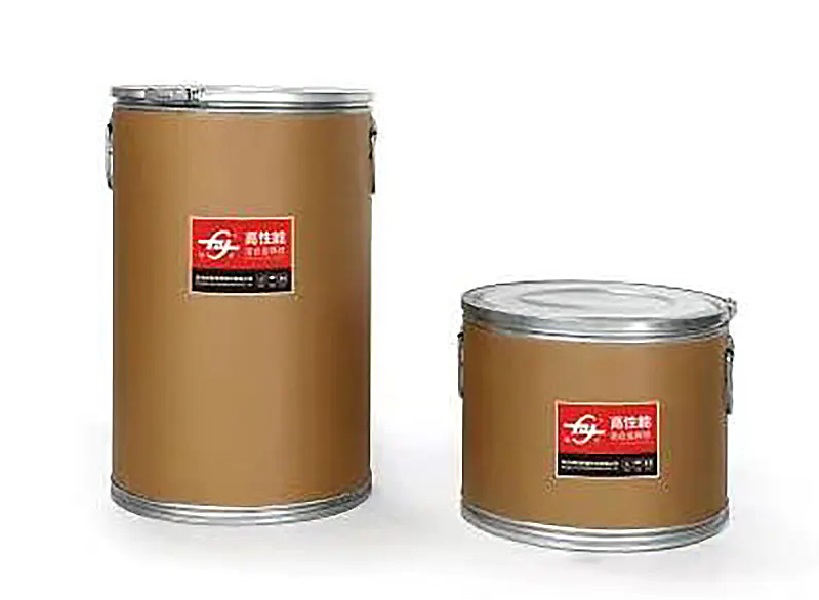

アルミニウム溶加材

非鉄反応性金属用のフィラーは、酸化物の生成と急速な熱損失の問題に取り組みます。 ER4943 や関連タイプのワイヤは、強度と亀裂のリスクのバランスが取れています。熱の影響を受ける領域での高温亀裂や弱化を防ぐために、充填剤の化学的性質はベース合金とその質に適合する必要があります。

液体アルミニウムと固体アルミニウムでは水素の溶解の仕方が異なるため、多孔性が主な脅威となります。ワイヤーやベースの酸化物は湿気や空気を閉じ込める可能性があるため、徹底的な洗浄と適切なシールドが不可欠になります。金属の表面張力により、ビーズは通常、丸い凸面の形状を形成します。

一般的な用途には、航空宇宙部品、車両フレーム、ボートの船体、軽量化と耐食性の向上により追加の努力が価値のある建築物が含まれます。

実際の欠陥とワイヤの選択または状態がどのようにその欠陥を引き起こすか

欠陥は、ベースメタル、フィラー、プロセス、技術の複合的な影響から発生します。ワイヤー関連の原因を特定するには慎重なチェックが必要ですが、特定のパターンは明らかにフィラーの問題を示しています。

気孔率の調査

症状: 表面または X 線画像に見られる、丸いまたは伸びた空洞。

考えられる配線の原因: フラックスコアに閉じ込められた水分は、アーク中で水素と蒸気に変わります。アルミニウムワイヤーの酸化層が分解され、ガスが保持されます。残った引抜油または潤滑剤は一酸化炭素と水素を放出します。

診断テスト: 密封して乾燥保管したワイヤで作成した溶接と、開封したパッケージからのワイヤを比較します。堆積した金属の水素レベルをテストします。ワイヤー表面を拡大して調べ、酸化膜や油状の残留物がないか確認します。

修正: ワイヤは湿気をチェックして乾燥した状態で保管してください。必要に応じて、メーカーのガイドラインに従って、フラックス入りワイヤを低温で焼きます。シールが損傷していない新しいスプールを使用してください。ワイヤ送出経路全体を清掃して、蓄積された残留物を取り除きます。

融合解析の欠如

症状: 溶接金属がベースまたは以前のパスに完全に結合できず、弱い界面が残る領域。

考えられる配線の原因: フィラーの化学的性質により、水たまりが流動的になりすぎたり、緊張しすぎて適切に湿らなくなったりします。ワイヤー径が大きすぎるため、現在の設定に対して熱が拡散しすぎます。フィラーとベースの融点が著しく一致していません。

診断テスト: 断面を切断してエッチングし、融着線を表示します。異なるワイヤ サイズまたはタイプで並列トライアルを実行します。サーマルカメラを使用して、溶接中のパドル温度を確認します。

修正: ベースの化学的性質とより密接に一致するフィラーを選択してください。熱をより集中させるために、より小さい直径のワイヤーに切り替えます。設定を微調整してより深く浸透させます。ワイヤ分類がジョブに適合していることを確認します。

スパッタとビードのプロファイルの問題

症状: アークゾーンから飛び出す液滴、不均一なビード形状、過度の堆積、または不完全な充填。

考えられる配線の原因: 流動性を高めスパッタを促進するシリコンを強化。シールドガスと互換性のない種類のフラックスを使用すると、アークが不安定になる可能性があります。安定した供給を妨げるワイヤ径の変動。

診断テスト: シリコン含有量の低いワイヤーを試してください。ガスの純度と流量を確認します。ワイヤーの長さに沿って直径の一貫性を測定します。ドライブ ロール、ライナー、チップの磨耗を確認します。

修正: 適切なシリコン レベルのワイヤを選択します。シールドガスに適合したフラックス入りワイヤを使用してください。サイズのばらつきを示す交換ワイヤー。摩耗した供給コンポーネントを修理または交換します。

水素分解の懸念

症状: 数時間または数日後に発生する亀裂。多くの場合、より強度の高い鋼材の熱影響部に発生します。

考えられる配線の原因: フラックス入りワイヤまたはソリッドワイヤ表面の水分は水素を供給し、ベースに移動します。保管が不十分であったり、焼成が不完全であったりすると、水素が再侵入する可能性があります。

診断テスト: 標準手順を使用して、ワイヤ ロット全体で拡散性水素を測定します。遅延亀裂の抑制されたサンプルテストを実行します。保管場所の湿度を記録します。

修正: テストデータに裏付けられた低水素分類ワイヤを指定します。保管場所は湿度を低く管理してください。ベーキング装置が正しく動作することを確認します。先入れ先出しを使用して在庫をローテーションします。

介在物とスラグの捕捉

症状: 溶接金属内に閉じ込められた非金属粒子は、応力上昇や亀裂発生の可能性として機能します。

考えられる配線の原因: フラックスは、パス間で除去するのが難しい頑固なスラグを形成します。ワイヤー上に残る製造残留物。異常なスラグ挙動を引き起こすフラックスとガスの組み合わせ。

診断テスト: 顕微鏡で内包物を調べて、その構成を確認します。さまざまなソースからのワイヤーを比較します。移動角度と溶接技術を確認してください。

修正: パス間の洗浄を強化します。スラグの放出が容易な代替フラックス入りワイヤをテストします。正しいトーチ角度でトレーニングしてください。要求の厳しい作業には、ソリッドワイヤまたは金属芯ワイヤを検討してください。

テストと検査: ワイヤの品質を確認する

通常の生産を開始する前に、認定プログラムによりフィラーメタルが確実に機能するかどうかを確認します。

化学分析: 分光法により、ワイヤーの組成がその分類によって設定された制限内にあるかどうかがチェックされます。明らかな違いがある場合は、製造上のエラーまたはラベルの誤りを示しています。

引張試験: 溶接デポジットのサンプルを引き離して、極限引張強さ、降伏強さ、および破断点伸びを測定します。数値は、安全なバッファーを備えた必要な最小値に達するか、それを超える必要があります。

曲げ試験: マンドレル上で曲げられたテストピースは、溶接部の延性と接着の程度を示します。亀裂や剥離がある場合は、脆性または融合不良の兆候があります。

マクロ検査: 研磨およびエッチングされた断面により、浸透深さ、卑金属の混入量、気孔が現れる場所、および溶融線の形状が明らかになります。よく観察すると、構造的な問題が早期に発見されます。

衝撃試験: シャルピーまたはアイゾットのサンプルは、突然の破壊時に溶接部がどのくらいのエネルギーを吸収するかを測定し、特定の温度での靭性についての洞察を与えます。この考慮事項は、寒い環境や衝撃荷重を受けるコンポーネントに特に関係します。

水素測定: 特別な手順により、亀裂が発生しやすい高張力鋼にとって不可欠な拡散性水素の量を収集して分析します。

実行可能な認定設定により、いくつかのベースメタルの厚さ、いくつかの溶接位置、標準設定などの典型的なバリエーションをカバーするテストにワイヤがかけられます。受け入れは業界規定またはショップの規則に従います。テスト結果、使用された手順、証明書などの完全な記録により、監査証跡が構築されます。

調達、サプライヤー管理およびトレーサビリティ

材料証明書には、実際の化学的性質、機械的試験の結果、ロットの詳細が記録されます。購入者は次のことを主張する必要があります。

• 熱またはロットの化学結果が仕様範囲内にある
• 溶着溶接金属からの引張および伸びの数値
• フラックス入りワイヤの水分認証
• 保管と取り扱いに関するアドバイス
• 保存期間の詳細と必要に応じて再調整手順
• パッケージ上の追跡可能なマーキング

サプライヤーの監査では、入荷する原材料のチェック、生産中のモニタリング、表面の洗浄手順、スプール中の張力、パッケージの密閉度、保管ゾーンの気候条件など、品質に影響を与える管理を調べます。

完全な出荷を承認する前に、入荷したロットのサンプルをテストすることで、問題を早期に発見します。選択したスプールに対するこの短縮されたテストは、ベンダーを切り替えたり、新しいワイヤ タイプを試したりする場合に特に役立ちます。

プロセスのマッチングとセットアップ: ワイヤのパフォーマンスを最大化

フィラーの選択は、溶接機の能力と母材の特性に適合する必要があります。ワイヤ メーカーのパラメータ提案では、以下の適切な開始値が示されています。

• さまざまな直径とワイヤの種類に適した送り速度と電圧範囲
• 空気が溶接部に到達するのを妨げるシールドガス混合物と流量
• 過度の熱を加えずに十分な浸透を実現する移動速度
• 安定したアーク制御のための接触端からワークピースまでの距離

機器の摩耗部品は、ワイヤーの動作に大きな役割を果たします。

• ワイヤーの直径と柔軟性に合わせたライナーの種類とサイズ
• ワイヤーのへたりや滑りを防ぐドライブロール溝形状
• コンタクトチップの開口部は、緩みすぎずにスムーズにワイヤを通過できるサイズになっています
• 余分な抵抗を加えずに絡みを止めるようにスプールの張力を調整

トラブルシューティングでは、目に見える欠陥を考えられる原因と結びつけます。不均一な供給はライナーの磨耗が原因であることが多く、スパッタが多すぎる場合は通常、設定不良またはワイヤの汚染が原因であり、多孔性は保管の問題に関連することが多く、融着の不完全な原因は通常、低熱またはワイヤ直径の不一致にあります。

コストと品質: 情報に基づいたトレードオフを行う

Wire の初期費用は、全体的な費用の一部にすぎません。低コストのグレードは、欠陥の増加、追加の検査要件、やり直し、廃棄につながる可能性があり、初期購入時の節約を相殺してしまう可能性があります。より厳格な基準に基づいて構築され、表面がきれいで特性が文書化されているワイヤは、通常、初回パスの成功率が向上し、手動による修正が削減されるため、総コストが削減されます。

プレミアム ワイヤーは、安全性が重要な部品、耐食性が要求される部品、または外観基準が厳しい部品に最適です。現場での故障、保証作業、または不合格品の潜在的なコストは、材料価格のわずかな差をはるかに超えます。受け入れ制限が厳しい日常的な作業の場合、低コストのワイヤでも問題なく動作します。

投資収益率を計算するときは、生産性への影響も含めてください。より速い溶着を可能にするワイヤは、溶接ごとの労働時間を削減し、作業の完了を迅速化することで材料コストの増加を相殺することができます。

保管、取り扱い、オペレーターのトレーニング

適切な環境により、ワイヤーが良好な状態に保たれます。温度と湿度が推奨範囲に保たれる保管スペースを確保してください。フラックス入りワイヤは特に乾燥した条件を必要とし、暴露限界を超えた場合には低温オーブンでの再調整が必要なタイプもあります。オリジナルの密封パッケージは、開封するまでワイヤーを保護します。破れたり破損した容器があると湿気が侵入するため、スプールを検査するか廃棄する必要があります。

保存期間はワイヤーファミリーによって異なります。ソリッドワイヤーは錆びないようにしておけば長期間使用できます。フラックス入りワイヤは時間の経過とともにコア内の水分を吸収する可能性があり、メーカーは再調整が必要になるまでの保管期間を指定しています。体系的な在庫ローテーションにより、新しい在庫よりも古い材料が使用されるようになり、長期保管が最小限に抑えられます。

トレーニングでは、汚染を避けるための取り扱い習慣を重視します。清潔な手袋を着用することで手の油がワイヤーに付着するのを防ぎ、スプールに正しい方法で装填することでよじれや損傷を防ぎ、定期的なメンテナンスでライナー、ロール、チップのスムーズな動作を維持します。オペレータはワイヤ関連の欠陥の兆候を認識できるようになり、やり直しが山積する前に問題を迅速に修正できるようになります。

意思決定チェックリストと選択パス

ワイヤーを選択するための一貫したアプローチは、ベース材料を知ることから始まり、必要な特性を調べて適切なフィラー ファミリを導き出します。

• 母材の種類、グレード、仕様を正確に特定
• 溶接が提供しなければならない機械的特性 (強度、靱性、延性) を定義します。
• ジョイントが直面する使用条件を確認します (腐食のリスク、温度範囲)
• 工場の制限を考慮する (溶接位置、接合アクセス、必要な堆積速度)
• 母材と対象の特性に合わせたワイヤ分類を選択します
• ワイヤの表面品質と保管方法が作業の機密性に合っていることを確認する
• サプライヤーが完全な証明書とロットのトレーサビリティを提供していることを確認してください

平均的な強度を必要とする標準的な炭素鋼構造の場合、通常、母材の引張範囲に適合したソリッドワイヤまたはフラックス入りワイヤのいずれかが適切に機能します。ステンレスの仕事には、ベース合金ファミリーの化学反応を反映するフィラーが必要です。アルミニウムの加工には、亀裂の回避と熱の影響を受ける領域での適切な強度の維持とのバランスをとるタイプのフィラーが必要です。

推奨事項と次のステップ

適切なワイヤを選択すると、直接的な冶金学的および物理的効果を通じて溶接の品質に影響します。これらのリンクを見ると、フィラーの選択が単純な購入決定から品質を管理するための重要なツールに変わります。ワイヤーの特性を真に理解しているエンジニアとバイヤーは、最終製品のパフォーマンスをより適切に管理できるようになり、コストを削減し、信頼性を高めます。溶接ワイヤでより一貫した結果を達成するには、次の 3 つの主要な手順を実行します。新しいロットは、完全な生産に先立って製造上のばらつきを特定するための一貫したテストを通じて認定されます。検証と監査対応記録をサポートするための材料証明書とロットトレーサビリティマークを含む完全な文書が取得されます。配送から使用までワイヤの状態を維持するために、保管は適切な環境制御によって維持されます。初回パスの成功率、溶接部 1 フィートあたりの気孔数、ワイヤ ロットあたりの手直しに費やした時間などの実践的な指標を監視して、サプライヤーの判断や手順の微調整に役立てます。定期的な資格認定、サプライヤーの慎重な監視、着実なプロセス管理の習慣により、基本的な知識が実際の作業現場の利益に変わり、あらゆる作業のすべての溶接に加算されます。
