業界で販売されているアルミニウム溶接を選択するにはどうすればよいですか?

アルミニウム溶接作業に間違った溶加材を選択しても、すぐに失敗するとは限りません。場合によっては、溶接は保持されますが、数か月後に疲労荷重によって亀裂が発生することがあります。場合によっては、目視検査に合格しても、NDT では多孔性が見られる場合があります。また、場合によっては、接合部が設計で必要な機械的特性に単純に達していないこともあり、その不足は構造が実際の使用条件下に置かれた場合にのみ明らかになります。販売用のアルミニウム溶接ワイヤを評価するエンジニアや調達チームにとって、スプールに印刷されている合金の名称は些細な仕様詳細ではありません。これにより、実際の産業用途で課せられる応力下、腐食環境下、および温度サイクル全体で完成した溶接部がどのように動作するかが決まります。

アルミニウム溶接ワイヤは何に使用されますか?

アルミフィラーワイヤーは、アルミ母材を接合する溶接工程で消費されます。母材と一緒に溶接池に溶け込み、継手の機械的特性、耐食性、耐亀裂性に貢献します。フィラー ワイヤの組成は母材の金属と同一ではありません。アルミニウムが溶けて再凝固するときに起こる変化、特に溶接の冷却段階で特定のアルミニウム合金に亀裂が発生する傾向を補うために配合されています。

このワイヤは、MIG (GMAW) および TIG (GTAW) 溶接プロセス全体で使用され、MIG アルミニウム溶接ワイヤの用途は、MIG 溶接が提供するプロセス速度と自動化互換性により、大量工業生産で主流となっています。

アルミニウム溶接ワイヤを使用する一般的な産業

用途の範囲は広いですが、大量の消費と明確に差別化された合金要件を必要とする産業には次のようなものがあります。

• 海洋製造 — 耐塩水腐食性が主な性能要件であるボートの船体、デッキ構造、オフショアプラットフォーム、海洋機器
• 自動車製造 — ボディパネル、シャーシコンポーネント、サスペンション部品、熱交換器では、軽量化によりアルミニウムの採用が推進され、溶接強度が安全上重要な要素となります。
• 構造および建築の製作 — 美観と構造的完全性の両方が重要となる商業ビル、橋、鉄道車両、モジュール式構造物
• 圧力容器と配管 — 圧力下およびプロセス化学物質への曝露下での溶接の完全性が安全な操作を定義する化学処理および産業プラント機器
• 航空宇宙および防衛 — 強度重量比がエンジニアリング要件を定義する構造コンポーネント

溶接品質にとって選択が重要な理由

フィラー ワイヤ合金は、溶接部の化学反応以外にも影響を与えます。それは以下に影響を与えます:

• ホットクラック感度 — 溶接金属が粒界に沿って割れることなく凝固するかどうか
• 完成した継手の機械的強度 — フィラーの選択に応じて、母材金属よりも低いか高い場合があります
• 使用中の耐食性 — 特に塩化物への曝露、湿気の循環、または化学物質との接触のある環境では
• 溶接後処理の適合性 — 悪影響を与えることなく接合部を熱処理、陽極酸化、またはコーティングできるかどうか
• MIG アプリケーションでのワイヤ送給性 — より柔らかい合金は、より硬いワイヤ用に設計されたライナー システムへの供給に一貫性がなく、アークの安定性と溶接の一貫性に影響を与える可能性があります。

適切な合金の種類を選択する方法

アルミニウム溶加合金の選択プロセスは、主に溶接される母材と完成した接合部の性能要件によって決まります。すべてのアルミニウム溶接用途に同じように機能する単一のフィラー ワイヤはありません。各合金にはトレードオフがあり、ユース ケースが定義されて初めて明確に解決されます。

5356 vs 4943 vs 5183 の比較の概要

これら 3 つの合金は、アルミニウム フィラーの選択を定義する強度、腐食、亀裂のしやすさのトレードオフに対する異なるアプローチを表しています。

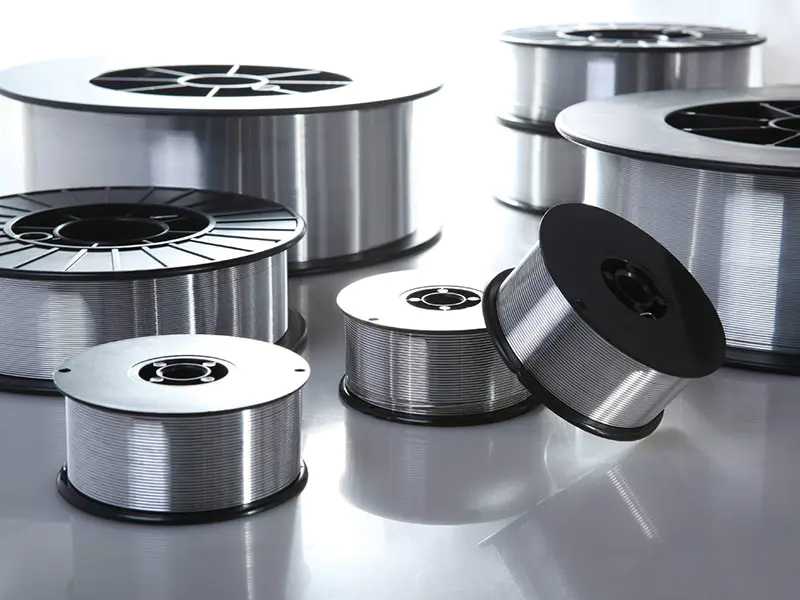

5356 合金アルミニウム線 はマグネシウムベースのフィラーであり、一般的な工業用溶接用途で広く使用されています。マグネシウム含有量により、溶接されたままの状態で強固な機械的強度が得られ、海洋および屋外環境で優れた耐腐食性が得られます。多くの 5xxx シリーズ ベース合金にきれいに溶接し、MIG 用途で信頼性の高い送り能力を提供します。制限は、高温使用に対する感度です。5356 は、時間の経過とともに鋭敏化や応力腐食割れが発生しやすくなる可能性があるため、溶接部が特定のしきい値を超える温度に継続的にさらされる用途には推奨されません。

4943 アルミニウム溶接ワイヤ は、確立された 4043 ファミリーと 5356 ファミリーの間のギャップに対処する比較的新しい合金です。耐亀裂性と送り適性を向上させるシリコン含有量 (4xxx ファミリの) と、溶接されたままの機械的特性を 5356 レベルに近づけるマグネシウムの添加を組み合わせています。その結果、標準の 4043 よりも強力な接合を提供しながら、亀裂に敏感な母合金上で 5356 よりもスムーズに溶接できるフィラーが誕生しました。自動車構造部品、特に 6xxx シリーズの母合金を含む部品では、安全性が重要な接合に必要な機械的性能を維持しながら高温亀裂のリスクを低減するため、4943 がますます指定される選択肢になっています。

5183 アルミニウム ミグ ワイヤー アルミニウムフィラースペクトルの高強度端に位置します。 5356 よりもマグネシウム含有量が高いため、溶着溶接金属の引張強度が向上します。このため、溶接強度が重要な要件となる構造用途、つまり大きな構造物、輸送機器、重大な荷重がかかる海洋構造物などに特に適しています。トレードオフとして、5183 は比較的柔らかいため、MIG アプリケーションでの供給要求がより厳しくなる可能性があり、より長い生産期間にわたって一貫した供給を維持するには、ライナーの状態とドライブ ロールの選択にさらに注意を払う必要があります。

強度、耐食性、適合性

これら 3 つの合金が主要な性能面でどのようにランク付けされているかを理解すると、それぞれがいつ適切であるかを明確にするのに役立ちます。

溶接したままの状態での引張強さ 一般的には、5356 よりも 5183、4943 よりも 5356、標準の 4043 よりも 4943 となります。ただし、強度ランキングだけで正しい選択が決まるわけではありません。より強力な溶接を生成するが、高温割れのリスクをもたらすフィラーは用途に適していません。

海洋環境における耐食性 シリコン含有 4xxx 合金よりも 5xxx 合金 (5356 および 5183) を優先します。 5xxx フィラーに含まれるマグネシウムは、塩水や湿気の多い環境でより保護的な酸化物層の形成に貢献します。塩化物にさらされる用途には、5356 または 5183 が適切なファミリーです。 4943 および 4043 は、継続的な海上サービスにはあまり適していません。

ベースとの互換性 合金はあらゆる選択プロセスにおける重要なフィルターです。

• 5xxx シリーズのベース合金 (5052、5083、5086 など) は通常、5356 または 5183 フィラーで溶接されます。
• 6xxx シリーズのベース合金 (6061、6063、6082 など) は亀裂に敏感であり、高温亀裂のリスクを軽減するために 4943 または 4043 のいずれかで溶接されます。
• 5xxx と 6xxx ベース合金間の混合接合には、慎重なフィラーの選択が必要です。一部の構成では 5356 を使用できますが、自動車用途では 4943 がこの要件をカバーすることが増えています。

さまざまなプロジェクトタイプに対応するアルミニウム溶接ワイヤ

海洋用途

船舶用アルミニウム溶接ワイヤは、他の性能要素よりも耐塩水腐食性を優先する必要があります。海洋環境にある船体、デッキフィッティング、構造フレーム、および燃料タンクアセンブリは、塩化物を含む水と空気に継続的にさらされており、これらの組み合わせにより、溶接部に適切な耐食性が欠けている合金の急速な劣化が引き起こされます。

海洋製造の場合:

• 5083 および 5086 ベース合金 固有の海洋耐食性により船体構造の標準となっています。
• 5356フィラーワイヤー 多くの海洋構造継手用の一般的な海洋アルミニウム溶接ワイヤとして機能します。ベース合金と互換性のある腐食性能を維持し、構造用途に適切な強度を提供します。
• 5183 フィラー 溶接強度要件が 5356 が提供する強度を超える高負荷構造海洋用途向けに仕様化されています。
• 4xxx ファミリーフィラーを避ける 海洋構造用途 - シリコン含有量が海洋サービスに要求される耐食性プロファイルを提供しない

海洋製造における溶接プロセスは、生産量の要件により MIG であることが多く、これは合金の性能とともにワイヤ送給性も実際的な考慮事項となることを意味します。 5356 と 5183 は両方とも、よく維持された MIG セットアップで適切に給餌しますが、5183 はライナーの状態にさらに注意を払う必要があります。

自動車用途

自動車のアルミニウム溶接には、さまざまな要件があります。車両構造の軽量化により、6xxx シリーズ合金、特に 6061 および 6082 が、ホワイトボディのコンポーネント、シャーシ構造、およびサスペンション要素に広く採用されるようになりました。これらの合金は溶接時に亀裂が発生しやすいため、使用中に動的疲労荷重がかかる接合部の高温亀裂を回避するには、フィラーの選択が重要です。

自動車構造溶接の場合:

• 4943 アルミニウム溶接ワイヤ has become the preferred filler for welding 6xxx series automotive alloys — it reduces hot cracking sensitivity while delivering stronger joints than standard 4043
• 4043 は、わずかに低い強度が許容され、滑らかな溶接の外観が優先される非構造接合または低応力の自動車接合に引き続き使用されています。
• 5356 は、5xxx シリーズのベース材料を含む一部の自動車用途に使用できますが、高温亀裂のリスクがあるため、6xxx シリーズのベース合金には推奨されません。

自動車の生産環境では、生産量と自動溶接システムが関係するため、ワイヤの送給性とアークの安定性にも高い要求が課されます。これらのシステムにおける 5356 に対する 4943 の供給性の利点は、冶金学的議論とは無関係に合金の採用に影響を与える実際的な考慮事項です。

構造および重量物製造

鉄道車両、大規模商業構造物、産業機器フレームなどの構造製作の場合、性能要件は海洋や自動車の場合よりも広範囲に異なり、充填材の選択は、より具体的にはベース合金の組み合わせと荷重ケースに依存します。

構造用アルミニウム溶接の一般的なガイダンス:

• 5356 は、中程度の強度要件で 5xxx シリーズのベース合金を含む構造用途の大部分をカバーします。
• 5183 は、溶接強度がベース合金の強度に近づくか、ベース合金の強度に一致する必要がある場合、つまり高荷重の構造接続、メインビームの溶接、または地震にさらされた構造の接合部に適しています。
• 6xxx シリーズ合金が構造用途に関与する場合、4943 は正しい選択であり、4043 よりも高い強度で耐クラック性を提供します。

高強度アルミニウム溶接ワイヤ カテゴリ (MIG 用途では実質 5183) は、構造的冗長性では溶接部の性能低下を補うことができない交通インフラ プロジェクトで指定されることが増えています。

並べて比較: 5356 vs 4943 vs 5183

調達チームは調達時に何を考慮する必要がありますか?

工業用合金の選択は、調達決定の一部にすぎません。産業用バイヤーがアルミニウム溶接ワイヤのサプライヤーを評価する場合、指定されたワイヤが生産で一貫して機能するかどうかに影響を与えるいくつかの追加要素があります。

バッチ間の一貫性は、生産上の真の懸念事項です。製造ロット間で組成、表面の清浄度、または寸法公差が異なるワイヤは、溶接プロセスにばらつきをもたらします。ばらつきは、アークの不安定性、気孔率、または溶着溶接部の機械的特性の不一致として現れます。文書化された品質管理とロット追跡システムを備えたサプライヤーは、このリスクを軽減します。

ワイヤの表面状態は、MIG 溶接のアーク品質に直接影響します。アルミニウム ワイヤは、表面酸化物の蓄積や潤滑剤残留物の影響を受けやすいです。ワイヤが不適切に保管されたり、適切な包装保護が施されずに扱われたりすると、表面が汚染され、気孔やアークの不安定性が引き起こされる可能性があります。

スプールとパッケージの仕様は、使用している供給システムと一致する必要があります。ワイヤの直径、スプールの寸法、およびコアのサイズは、溶接装置の駆動ロールとライナーの構成に対応している必要があります。スプールの不一致により供給の問題が発生し、根本原因がパッケージ仕様の不一致である場合、合金または機器の問題として診断されることがあります。

規制産業における溶接手順には、認証およびコンプライアンスの文書が必要になる場合があります。船舶分類、自動車サプライヤーの資格、構造溶接規定、および圧力容器の製造にはすべて、ワイヤーのサプライヤーが対応できなければならない文書要件があります。

選択の決定: 実践的な決定経路

フィラー ワイヤの選択に取り組むバイヤーとエンジニアにとって、構造化された決定シーケンスは、一般的なエラーを回避するのに役立ちます。

1. ベース合金または合金の組み合わせを特定します。これは主要なフィルターであり、どのフィラーが冶金学的に適合するかを決定します。
2. 接合部の亀裂の感受性を評価します。6xxx ベース合金と異種接合には耐亀裂性フィラー (4943 または 4043) が必要です。 5xxx ベース合金は、一般に 5356 および 5183 に対してより耐性があります。
3. 腐食環境を定義します。海洋および屋外の暴露環境では 5xxx フィラーが適しています。屋内または管理された環境では、4xxx フィラーに対する耐性が高くなります。
4. 強度要件を確立します。溶接部は母材の強度に近づく必要がありますか、それとも接合部の設計を考慮すると、より強度の低いフィラーが許容されますか?
5. 溶接プロセスと生産環境を考慮します。長いライナーを使用する MIG 生産環境では、送りやすさを考慮する必要があります。 TIG アプリケーションはこの影響をあまり受けません
6. 該当する溶接手順または認証要件を確認します。選択したフィラーが関連する溶接手順の仕様に対して承認されていることを確認します。

選定と調達を一体化

アルミニウムフィラーワイヤーの選択は、調達に直接影響する技術的な決定です。用途に適合する合金は地元の供給源からすぐに入手できない場合があり、低価格の供給業者は規制された用途に必要なバッチの一貫性や文書を欠いている可能性があります。合金の種類を母材、使用環境、機械的要件に適合させることにより、正しく選択することが基礎となります。次のステップは、生産環境に適した適切な品質文書と梱包を備えた合金を一貫して供給できるサプライヤーを見つけることです。 MIG アルミニウム溶接ワイヤ用途向けの耐食アルミニウム溶接ワイヤ、高強度オプション、または 5356、4943、5183 などの特定の合金を評価している産業用バイヤーおよび溶接エンジニア向け。 杭州昆力溶接材料有限公司 は、工業生産に必要な技術サポートと品質の一貫性を備えた、包括的なアルミニウムフィラー製品を提供しています。現在の仕様にこれらの合金のいずれかが含まれている場合、または新しいアプリケーションのオプションを比較している場合は、ベース合金、ジョイント設計、およびサービス環境の詳細について問い合わせることが、調達に関する会話の生産的な出発点となります。
