アルミニウム MIG ワイヤの直径公差はどれくらい重要ですか?

アルミニウムの溶接は鋼の溶接ほど寛容ではありません。材料は熱の下では異なる挙動を示し、供給圧力に対して異なる反応を示すため、長さ全体にわたって一貫した性能を維持するフィラーワイヤーが必要です。工業製造に携わるエンジニアや調達チームにとって、溶接プロセスで問題が発生したとき、または結果が満足のいくものであったときは、通常、アルミニウム MIG ワイヤ メーカーが主な連絡先となります。ワイヤーは単なる消耗品ではありません。プロセス変数です。

アルミニウムMIGワイヤーとは

基本的な定義

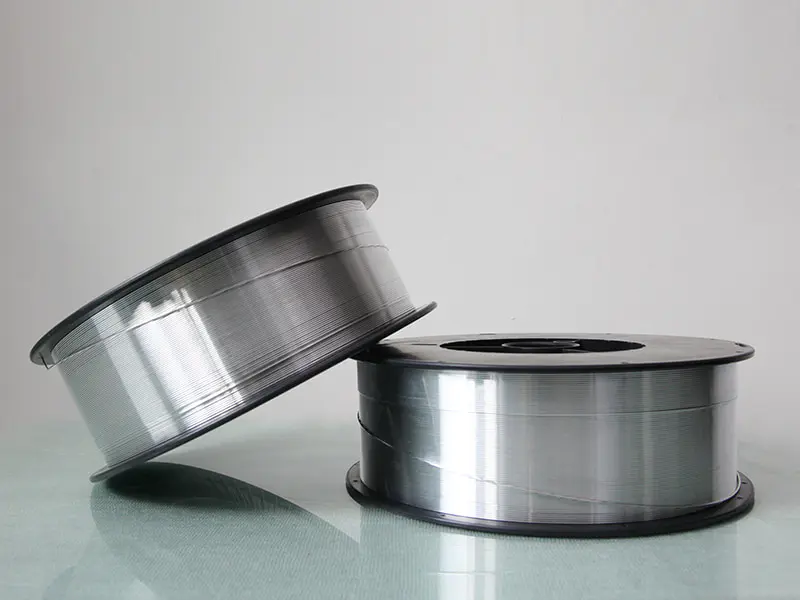

アルミニウム MIG ワイヤは、アルミニウムおよびアルミニウム合金部品を接合するための金属不活性ガス溶接に使用される固体の連続フィラー材料です。溶接中、ワイヤは設定された速度でガンを通って送られ、母材の横の溶接池に溶け込み、固化して接合部になります。

アルミニウムワイヤーを他のフィラー材料と区別するのは、金属自体がどのように動作するかです。融点が低く、熱の伝導が速く、空気に触れるとすぐに表面が酸化します。また、ワイヤーは物理的に柔らかいため、溶接装置にワイヤーを通す際には、通常のスチール ワイヤーよりも張力、ライナーの状態、駆動ロールの圧力に注意を払う必要があります。

産業用途

アルミニウム MIG ワイヤは、軽量化、耐食性、またはその両方を優先する製造環境で使用されます。一般的なセクターには次のようなものがあります。

• 自動車の構造および車体部品
• 海洋および造船のアセンブリ
• 航空宇宙製造
• 産業用エンクロージャおよび機器フレーム
• 輸送およびトレーラーの製造

これらの各環境において、ワイヤは、個々の部品の許容可能な溶接だけでなく、長期にわたる生産工程にわたって再現可能な結果を生み出す必要があります。

合金ファミリーとそれが重要な理由

すべてのアルミニウム MIG ワイヤが同じ合金であるわけではありません。ワイヤの組成は、溶接される母材および接合部の性能要件に適合する必要があります。

一般的に使用される 2 つのファミリーは、シリコンを含み、一般的な製造および熱処理可能なベース合金に適した 4xxx シリーズと、マグネシウムを含み、耐食性が優先される海洋および構造用途によく選択される 5xxx シリーズです。間違った合金ファミリーを選択すると、外観だけでなく、溶接強度、亀裂傾向、および長期的な性能に影響を与える可能性があります。

線材製造における直径公差とは何ですか

この用語の実際の意味

すべてのワイヤには公称直径、つまり本来のサイズがあります。直径公差は、ワイヤ全長に沿った公称サイズからの許容偏差の範囲です。一度測定したものではありません。これは、ワイヤがスプールの一端からもう一端まで断面サイズをどの程度一貫して保持しているかを反映します。

許容差が厳しくなると、許容される変動が少なくなります。許容差が緩いということは、ワイヤの変動が大きくなる可能性があり、下流の機器がその不一致に対処する必要があることを意味します。

描画プロセスでばらつきが生じる仕組み

アルミニウム MIG ワイヤは、最終的な直径に達するまで、一連の小さなダイを通して引き抜かれるロッドとして始まります。伸線プロセスは、直径の変動の原因となります。

描画中の変動にはいくつかの要因があります。

• 金型の摩耗。生産サイクルを通じて徐々にボアが拡大します。
• ワイヤ経路に沿った潤滑の変化
• ペイオフ中のスプール重量の変化による張力の不均一
• 金属が各ダイをどのように流れるかに影響を与える速度の変化
• 長時間にわたる生産稼働中の材料の温度変化

これらの要因のいずれかが単独で劇的な変動を引き起こすわけではありません。しかし、複数のワイヤが同時に相互作用すると、直径に対する累積的な影響により、ワイヤが仕様の限界に近づくか、仕様を超えてしまう可能性があります。

厳しい公差は常に相対的なものである

公差が厳しいとみなされるかどうかは、ワイヤの公称直径とワイヤが通過する機器によって異なります。より大きなワイヤでは目立たない同じ絶対偏差が、より小さなワイヤでは実際の問題を引き起こす可能性があります。これは、変動が総ワイヤ サイズに占める割合が大きいためです。

このスケーリング関係が、公差仕様が通常プラスまたはマイナスの値で記述される理由、また精密用途向けのワイヤが汎用用途のワイヤよりも厳しい仕様を規定している理由です。

直径公差が溶接性能に影響を与える理由

フィードシステムで何が起こっているのか

スプールからアークまでのワイヤ経路は、ライナー、一組の駆動ロール、およびコンタクトチップを通過します。これらの各コンポーネントは、ワイヤーの公称直径に近いサイズになっています。ワイヤーがそのサイズから大きく外れると、フィット感が変化し、動作も変化します。

薄くなった部分はドライブ ロールのグリップを失い、送り速度が遅くなる可能性があります。厚い部分はライナー内に摩擦や接触先端に抵抗を生じます。どちらの条件でも送り速度に不規則性が生じ、不規則な送り速度は MIG 溶接におけるアーク不安定の主な原因の 1 つです。

電気伝達とコンタクトチップの摩耗

コンタクトチップは、電流が機器からワイヤに流れる場所です。先端の穴は、一貫した電気接触を維持しながら、スムーズなワイヤ通過を可能にするサイズになっています。線径が異なる場合：

• 断面積が小さすぎると、緩い嵌合により不規則な電流伝達や不安定なアークが発生する可能性があります。
• 特大のセクションが先端を引きずり、局所的な熱が発生し、摩耗が加速します。

コンタクトチップの交換は定期的なメンテナンス作業ですが、大量生産では直径に関連したチップの磨耗により交換間隔が予想より大幅に短くなり、コストとダウンタイムが増加する可能性があります。

アークの挙動と溶接ビードの結果

MIG 溶接におけるアークの安定性は、送り速度、電気入力、および溶融点におけるワイヤの物理的特性の間の一貫した関係に依存します。直径の変化はその関係を直接破壊します。

断面積が公称値よりも大きいと、より多くの電流が流れ、溶融の仕方が異なります。小さいものはその逆です。これらのシフトによりアーク長が変化し、溶接池への入熱が変化し、ビードの幅、高さ、溶け込みに変化が生じます。完全な生産工程を通じて、その変動は蓄積され、完成した溶接部に測定可能な不一致が生じます。

下流で表面化する品質問題

不適切な公差管理の影響が必ずしも溶接ステーションで発生するとは限りません。多くの場合、後で表示されます。

• アーク変動中にシールドガスの被覆が破壊された空隙
• 局所的な過剰な熱にさらされた薄い部分の焼き抜け
• 不規則なアークにより母材を完全に溶かすことができなかった不完全溶融
• 手戻り率の上昇と検査の失敗は、オペレータのミスではなくワイヤの一貫性に遡ります。

これらの問題を事後的に特定することは、最初から適切な公差制御を備えたワイヤを指定するよりも大幅にコストがかかります。

メーカーはどのようにして許容誤差を管理しているか

金型管理

金型の摩耗は予測可能です。事後的な修理ではなく、ダイの交換を予定された間隔として扱うメーカーは、生産稼働中に検出されずに徐々に直径が変化するリスクを軽減します。その間隔の頻度は、伸線される合金、伸線速度、および使用する潤滑システムによって異なります。

連続インライン測定

描画ラインに沿って設置されたレーザーベースの直径測定システムにより、メーカーは製造後に完成したスプールをサンプリングするのではなく、リアルタイムでワイヤのサイズを監視できるようになります。ワイヤが許容範囲の端に近づくと、システムは直ちに逸脱にフラグを立てます。これにより、ワイヤが仕様から外れる前にオペレータに調整の機会が与えられます。

インライン測定を行わないと、直径のばらつきが特定される前に、製造バッチ全体にわたって存続する可能性があります。

速度、張力、合金固有のパラメータ

ある合金で機能する描画パラメータは、別の合金に自動的に転送されません。各合金には、独自の変形特性、加工硬化率、および絞り加工中の表面挙動があります。複数の合金ファミリーを扱うメーカーは、それぞれに個別のプロセス設定を必要とし、製造されるワイヤの公差要件に照らして検証する必要があります。

スピードとテンションの管理が特に重要です。材料がペイアウトされるにつれてスプール重量が変化すると、ワイヤ経路の張力が変化する可能性があります。伸線ステージ間でモーター速度が一貫していない場合、周期的な変動が生じ、それが完成したワイヤ直径の規則的な変動として現れることがあります。

生産用途のワイヤを評価する際に考慮すべきこと

通常の本番環境での使用にワイヤー ソースを使用する前に、次の要素を検討する価値があります。

• 公差仕様 — 記載された範囲が、使用されているコンタクトチップおよび機器の内径仕様と一致するかどうか
• 合金の文書 - ワイヤの化学的性質がアプリケーションのベース材料要件に対して認証されているかどうか
• 表面の清浄度 - 表面に残留酸化物や描画潤滑剤が残っているアルミニウム ワイヤは、溶接池に汚染をもたらします。
• スプールの巻き取り - 不均一な巻き取りにより、送り出し中に張力の変化が生じ、送り速度の一貫性が妨げられます。
• トレーサビリティ記録 - 溶接品質を監査可能にする必要がある規制産業では、熱番号、検査データ、製造文書が重要です。

終わりに

直径公差は、問題が発生するまで見落とされがちな仕様の 1 つです。その時点までに、コストはすでに再作業の山、スクラップ率、または前倒しされたメンテナンス スケジュールに組み込まれています。アルミニウム MIG ワイヤの製造方法と装置内でのパフォーマンスの関係を理解することで、調達チームやエンジニアリング チームが購入する製品を評価するためのより根拠のある基盤が得られます。

Hangzhou Kunli Welding Materials Co., Ltd. は、アルミニウム溶接消耗品を調達するチーム向けに、工業生産環境全体で一貫した供給と安定したアーク性能をサポートするように設計された、直径公差が制御されたアルミニウム MIG ワイヤを製造しています。合金のオプション、公差仕様、サンプル評価についてご相談ください。
