4943 アルミニウム溶接ワイヤが溶接後の強度低下にどのように対処するか

熱処理可能なアルミニウム合金を扱うエンジニアは、この問題をよく知っています。基材は特定の引張強さの評価を受けて到着します。製作が進みます。溶接部分はきれいに見えます。しかし、溶接後のテストやサービスパフォーマンスでは、接合部とその周囲の熱影響部が構造の他の部分よりも大幅に弱いことが明らかになりました。耐荷重用途の場合、材料の定格強度と実際の接合性能との間にギャップがあるため、過剰なエンジニアリングコストまたは真の構造上のリスクが生じます。 4943 アルミニウム溶接ワイヤは、このギャップに対処するために特別に開発されました。溶加材は、シリコン含有フィラーを生産溶接環境で実用的に使用できるようにする処理挙動を維持しながら、古い配合物と比較して接合部の溶接後の機械的性能を向上させます。

アルミニウムが溶接後に強度が低下する理由

溶接後の軟化の背後にある冶金学的メカニズム

ER4943 の機能を確認するには、アルミニウムが溶接部で弱くなる理由を調べると役立ちます。その答えは、熱処理可能なアルミニウム合金がどのように強化されるかにあります。

6061、6082、6063 などの合金は、析出硬化プロセスを通じて機械的特性を実現します。熱処理中に、強化相の微粒子（通常はケイ化マグネシウム化合物）がアルミニウムマトリックス内で沈殿し、転位の動きを妨げます。これが実際に原子スケールでの強度を生み出します。

溶接熱が加えられると、周囲の金属で次の 2 つのことが起こります。

• 溶接プール自体の中で — 金属は溶けて再凝固し、形成される構造は溶加材の化学的性質によって異なります。
• 熱影響区域（HAZ）内 — 金属は溶解しませんが、強化析出物を溶解してマトリックスに戻すか、析出物を粗大化させるのに十分な温度に達します。

HAZ の粗大化と溶解が中心的な問題です。 6061-T6 に定格特性を与える強化粒子は溶接熱によって破壊され、室温に戻すだけでは再形成されません。その結果、溶接ビードの両側で軟化したバンドが形成され、母材よりも一貫して弱くなります。また、適切に指定された溶接では、溶接金属自体よりも弱くなります。

これは溶接工程における品質上の欠陥ではありません。これは、熱サイクルに対する熱処理可能な合金の基本的な冶金学的反応です。問題は、それをどのように管理するかです。そこで、フィラー金属の選択が計算に加わります。

ER4943 と ER4043 の違いは何ですか?

パフォーマンス向上をもたらす構成変更

ER4043 は、数十年にわたり、一般的なアルミニウム溶接用の標準 Al-Si フィラーとして使用されてきました。優れた流動性、低い亀裂感受性、一般的なアルミニウム合金との幅広い適合性など、優れた効果を発揮します。その制限は、堆積されるシリコン主体の溶接金属が高い溶接後の引張強度または降伏強度を生成しないことです。接合強度が設計変数である構造用途の場合、これは実際の制約になります。

ER4943 は、ER4043 の直接の進化形として開発されました。シリコン含有量のベースラインは類似しており、古い合金が広く採用される原因となった耐亀裂性と流動特性が維持されています。変化したのは、制御されたレベルのマグネシウムをフィラー組成物に添加したことです。

アルミニウム溶加材中のマグネシウムは、溶着した溶接金属中で固溶強化剤として機能します。流動性と耐亀裂性には寄与するものの、溶接後の強度にはあまり寄与しない純粋なシリコンとは異なり、マグネシウムは再凝固した溶接部の引張強度と降伏強度を高めます。この組み合わせ (加工性のためのシリコン、強度のためのマグネシウム) により、ジョイントの機械的性能が重要な用途において ER4943 が ER4043 に代わるより強力な性能の代替品として位置付けられます。

実際の意味: ER4943 を使用して 6061-T6 母材に形成された溶接は、ER4043 を使用して形成された同等の接合部よりも強力な溶接デポジットを持ちます。 HAZ の軟化は依然として発生しており、これを防ぐ溶加材はありませんが、溶接金属自体はより強くなり、場合によっては溶接後の熱処理によって接合部を再強化することができ、ER4943 は ER4043 よりも優れたサポートを提供します。

溶接後の熱処理: ER4943 が可能にする利点

一部のアプリケーションが失われた強度を回復できる理由

すべてではありませんが、溶接後の熱処理が可能なプロジェクトの場合、ER4943 には ER4043 にはない利点があります。 ER4943 に含まれるマグネシウムにより、溶接溶着物が人工老化 (T5 または T6 熱処理サイクル) に反応して、接合部の強度が大幅に回復します。

溶接後のアセンブリに人工時効処理を施すと、熱サイクルにより、溶接中に破壊された HAZ 材料に析出硬化が発生します。同時に、ER4943 溶接溶着物内のマグネシウムは溶接金属自体内の析出反応に関与し、両方のゾーンを強化します。

この反応は無制限ではありません。すべての場合において HAZ が元の母材の強度を完全に回復するわけではありませんが、改善は測定可能であり、設計に関連しています。 6061 または 6082 で構築し、アセンブリを溶接後エージングできる製造業者の場合、ER4043 の代わりに ER4943 を指定すると、古いフィラーがサポートしていないリカバリ パスが有効になります。

このアプローチが実用的なアプリケーション:

• 溶接後のオーブン処理が物流上可能であるアルミニウム構造フレーム
• 完全なユニットとしてエージングできる小規模から中規模のアセンブリ
• その後、加熱を伴うプロセスを通じて粉体塗装または塗装されるコンポーネント - コーティングの硬化温度は、老化サイクルと一致するように設計できます。

ER4943 と一般的な代替品の比較

さまざまなアルミニウムフィラーはさまざまな問題に適しているため、習慣や入手可能性だけで選ぶのではなく、用途に実際に必要なものに基づいて選択する必要があります。

この文脈では、ER5356 は特に注目に値します。その強度は溶接されたままの状態で ER4043 よりも高く、多くの製造業者は接合強度が懸念される場合にこれを使用します。トレードオフは亀裂の感受性です。ER5356 は特定のベース合金で高温亀裂の影響を受けやすく、マグネシウム含有量が時効サイクルで問題を引き起こす可能性があるため、溶接後の熱処理が計画されている熱処理可能な合金には使用しないでください。 ER4943 にはその制限がありません。これが、6000 シリーズ合金の構造用途での受け入れが増えている理由の 1 つです。

熱の影響を受けるゾーンがしばしば重要な設計要素となる理由

構造エンジニアは接合部の効率についてどのように考えるべきか

継手効率 (溶接継手強度と母材強度の比) は、母材の定格性能をどの程度溶接構造で実際に使用できるかを決定する設計パラメータです。 6061-T6 の場合、HAZ の軟化は十分に顕著であるため、どの溶加材が使用されるかに関係なく、溶接継手の効率は母材の定格を大幅に下回ります。

これはアルミニウムを放棄する理由にはなりません。これは、HAZ の軟化を念頭に置いて設計する理由です。溶接されたアルミニウムを扱う構造エンジニアは、この削減を考慮した接合効率係数を使用し、それに応じて部材のサイズを決め、溶接の配置を決定します。

ER4943 が計算を変更するのは、HAZ だけでなく溶接金属自体が負荷経路となるアプリケーションです。せん断荷重がかかるすみ肉溶接、または引張状態の完全溶け込み突合せ溶接では、溶着溶接金属の強度が、ジョイントが伝達する荷重の大きさに直接影響します。 ER4943 からのより強力な溶接デポジットは、どちらかの側の HAZ 軟化が避けられない場合でも、これらの構成での継手の能力を高めます。

現在、低い溶接金属強度を補うために接合部の寸法を大きくしすぎている製造業者にとって、追加の溶接パスを追加したり、脚のサイズを拡大したり、補強プレートを追加したりすることは、必要な接合能力を達成するための代替手段として、より強力な溶加材への切り替えを評価する価値があります。

強度の低下が製造上の問題として文書化されている用途

ER4943 への関心を高める実際のコンテキスト

より強力なアルミニウム溶加材への関心は理論的なものではなく、溶接後の強度が継続的なエンジニアリングおよび品質上の懸念事項となっている業界に直接当てはまります。

自動車および小型商用車の構造 — アルミニウム製のホワイトボディコンポーネント、サブフレーム、クロスメンバー、サスペンションリンクでは、衝突エネルギー管理に貢献する溶接ジョイントの必要性がますます高まっています。より強力な溶接金属を生成するフィラーは、衝撃時の継手破損モードのリスクを軽減します。

新エネルギー車のバッテリーエンクロージャとトレイ — 電気自動車のバッテリーパック周囲の構造フレームは通常アルミニウムであり、これらのフレームの溶接接合部は構造負荷を支え、衝突時のバッテリー保護の役割を果たします。より高い溶着強度は、安全性が重要なシナリオにおいてこれらの接合部がどの程度良好に機能するかに直接影響します。

アルミニウム製トレーラーおよび輸送機器 — トレーラーフレーム、フラットベッドデッキ、およびコンテナ床システムは積み降ろしを繰り返すため、溶接継手の強度と耐疲労性が継続的に懸念される疲労状態が生じます。この分野の製造業者は、まさに溶接継手の疲労寿命の改善が商業的に重要であるため、ER4943 を早期に採用してきました。

産業プラットフォームと歩道構造物 — 化学、石油、ガス、および一般的な産業環境における溶接されたアルミニウム プラットフォームは、人員、機器、マテリアル ハンドリングからの点荷重を運びます。これらの用途における接合効率の要件により、エンジニアは構造上の安全マージンを維持しながら過剰設計を削減するソリューションを求めることがよくあります。

スポーツ用品およびレクリエーション施設 — 自転車のフレーム、足場、ポータブル構造システムでは、アルミニウムによる軽量化が重要であり、製品の安全性に影響を与えずに接合部の性能を犠牲にすることはできません。

ER4943 は本番環境では異なる処理を行いますか?

ファブリケーターが切り替え時に実際に経験すること

溶加材は溶接後の強度を向上させますが、確実に使用するには大幅なプロセス変更が必要であり、別の種類の問題が発生します。 ER4943 の採用は、その負担がかからないという事実によってもたらされました。

MIG および TIG アプリケーションでのプロセスの動作:

• アークの安定性と溶接池の挙動は ER4043 に匹敵します。古い合金に慣れているオペレータは通常、一貫した結果を得るために長時間の再認定やトレーニングを必要としません。
• MIG アプリケーションでのワイヤ送給特性は同様です。通常、ライナーの選択やドライブ ロールの張力を大幅に変更する必要はありません。
• 溶接前の準備要件は同じです。すべてのアルミニウム溶加材と同様に、気孔のない結果を得るには、徹底した酸化物の除去と脱脂が依然として不可欠です。
• シールドガスの選択は、標準的なアルミニウム溶接手法に従います。MIG の場合はアルゴンまたはアルゴンとヘリウムの混合物、TIG の場合は純アルゴンです。

プロセス適格性評価中に慎重に注意する価値のある領域の 1 つは、改善された溶接後の強度特性が生産条件で一貫して達成されていることを確認することです。これは、完成した溶接部の外観では強度の向上が目に見えないため、目視検査だけでなく、最初の認定時に製品サンプルの接合部に対して破壊試験を実行することを意味します。

アップグレードの決定は簡単ですか?

ER4943 が特定のプロジェクトにとって意味があるかどうかの評価

すべてのアルミニウム溶接アプリケーションが ER4943 に切り替えることで恩恵を受けるわけではありません。次のような場合にアップグレードを正当化するのは簡単です。

• このアプリケーションは、フィラーの組成が適切に機能する 6000 シリーズの熱処理可能な合金に適用されます。
• 溶接後の接合部の強度は設計上の制約であるか、繰り返し発生する品質上の懸念です
• 溶接後の熱処理が計画されているか、実行可能であり、経年変化への対応をサポートするフィラーの恩恵を受けるでしょう。
• 接合効率が構造設計を制限しており、より強力な溶接デポジットがあれば、現在組み込まれている過剰設計が軽減されるでしょう。

次の場合、アップグレードの魅力は低くなります。

• このアプリケーションは、ER5356 または ER5183 が適切なフィラー ファミリである 5000 シリーズの非熱処理合金に適用されます。
• 溶接後の強度は設計要因ではありません。接合部は ER4043 で適切であり、性能上の懸念は確認されていません。
• このプロジェクトには、亀裂の感受性と流動挙動が支配変数となる薄い材料が含まれています

現在 6000 シリーズの構造工事で ER4043 を使用している製造業者の場合、比較認定テスト (同一のパラメータで ER4043 と ER4943 を使用したサンプル接合を同じ機械的特性基準でテスト) を実行すると、公開されたデータのみに依存するのではなく、アップグレードを決定するための具体的な証拠が得られます。

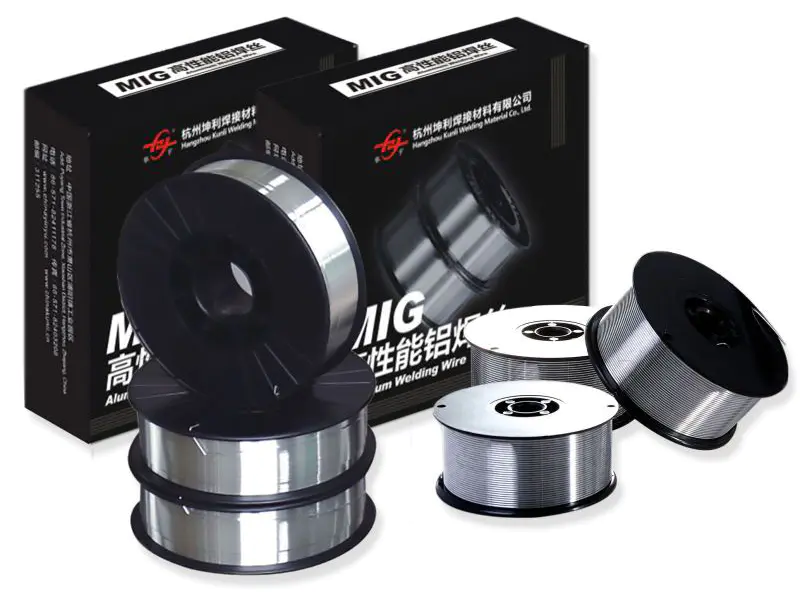

生産溶接用の ER4943 の調達

生産における ER4943 の性能は、合金仕様をバッチごとに一貫して満たす材料を受け取るかどうかに依存します。合金組成の変化、ワイヤ表面の品質、スプールのパッケージングは​​すべて、プロセス中のフィラーの挙動や、結果として得られる溶接特性に影響を与えます。 Hangzhou Kunli Welding Materials Co., Ltd. は、産業用、構造用、精密溶接用途向けの ER4943 などのアルミニウム溶接ワイヤ製品を製造しています。同社の生産管理では、合金組成の一貫性とワイヤ表面の清浄度を目標としています。これらの要素は、ER4943 の機械的特性の向上が、制御されたテスト条件だけでなく生産において確実に達成されるかどうかを決定します。構造製作プロジェクト、新製品の認定、または継続的な生産供給のために販売用のアルミニウム溶接ワイヤを評価している場合、ワイヤの仕様、パッケージ形式、および用途要件について話し合うために手を差し伸べることは、受け取った材料が仕様の要求どおりに機能することを確認するための実用的なステップです。
